خرید و قیمت سه راه صفحه دار کوپلی 90 درجه نيوپايپ 20×1/2×20 :

خرید و قیمت سه راه صفحه دار کوپلی 90 درجه نيوپايپ 20×1/2×20

اتصالات نیوپایپ در هر دو سیستم اجرای توکار و روکار به صورت ذیل تقسیم بندی می شوند:
1- اتصالات دنده ای ( رزوه ای – مهره ماسوره ای)
2- اتصالات پرسی.
3- اتصالات کوپلی.

اتصالات پرسی نیوپایپ که با استفاده از فناوری نوین دنیا تولید می شود میتواند به صورت مستقل
یا همراه با اتصالات رزوه ای نیوپایپ نصب و اجرا گردد.
در اتصالات به جای مهره از یک حلقه استیل استفاده شده است که در هنگام نصب توسط دستگاه پرس برروی لوله پرس می شود.
این اتصالات در مقایسه با اتصالات رزوه ای سریع تر و آسان تر نصب می گردد.

اتصالات رزوه ای و کوپلی:
نصب اتصالات رزوه ای و کوپلی اسان و با حداقل ابزار انجام می شود.
در این اتصالات،برای دستیابی به آب بندی کامل با استفاده از سه اورینگ و سفت کردن مهره توسط آچار،
ماسوره روی لوله پرس می شود و یک اتصال کامل محکم ایجاد می گردد.
اتصالات نیوپایپ برای لوله های سایز 16، 20، 25، 32 دارای نمونه های دنده ای، کوپلی و پرسی می باشند
ولی برای لوله های سایز 40، 50 و 63 تنها بصورت پرسی تولید می گردند.

برای اطمینان از آب بندی بین لوله و اتصالت نیوپایپ، از اورینگ های ویژه این محصولات استفاده نمایید.
اتصالات نیوپایپ از آلیاژ با آبکاری نیکل ساخته می شود تا از خوردگی،فرسایش و رسوب گیری آن جلوگیری شود.
فناوری نوین در طراحی،کنترل کیفیت دقیق در تولید، به همراه اورینگهای ویژه،دوام
و آب بندی کامل را در شرایط سخت کاری و زمان طولانی تضمین می نماید.
استاندارد بر اساس استاندارد ملی ایران به شماره ISIRI 12753-3 تولید می شود.
در طی مراحل انجام کار استفاده از محلول رقیق آب و مایع ظرفشویی آب جهت روانکاری اورینگ ها پیشنهاد می گردد.

اتصالات نیوپایپ ازچند جزء متفاوت تشکیل شده است:

بدنه اتصالات پرسي با توجه به اينكه توسط پيشرفته ترين تجهيزات تراش (CNC) توليد مي شود
داراي كمترين ميزان تلورانس ابعادي مي باشد.
اورینگ‌های اتصال پرسی :در اتصالات پرسی بمنظور جلوگیری از نفوذ پذیری آب علاوه بر فشرده شدن
عاج‌های بدنه اتصال در گوشت درونی لوله، در هر انشعاب از دو اورینگ نیز استفاده میشود.
این اورینگ‌ها از ممتاز‌ترین اورینگ‌های مهندسي بوده که در فاصله مشخص از یکدیگر در میان دنده ها قرار گرفته اند.
این اورینگ‌ها مقاومت گرمایی بالایی دارند و به سادگی‌ دچار خشکی و شکنندگی نمی‌شوند.
حلقه استیل اتصال پرسی :قسمت سوم یک اتصال پرسی حلقه‌ای از جنس استیل ضد زنگ (Stainless Steel) می‌باشد.

که وقتی‌ بدنه اتصال در درون لوله قرارمی‌گیرد این حلقه بر روی لوله قرار گرفته و عملا لوله در میان حلقه استیلی و بدنه برنجی مهار میشود.
بر روی این حلقه از جنس استیل سوراخهایی تعبيه شده که لوله به محض جا افتادن در جای خود
از آن سوراخها قابل رویت بوده و آماده برای فشرده شدن حلقه بر روی آن می‌باشد.
فلز استیل :100% در مقابل زنگ زدگی مقاوم بوده و دارای استحکام قابل ملاحظه ای است.
که به محض فشرده شدن بر روی لوله به هیچ عنوان قابل برگشت نمی‌باشد.
پايه نگهدارنده حلقه اتصال پرسی :این مهار‌های پلاستیکی که در انتهای دنده هاي سر شلنگي هر انشعاب قرار دارد
جهت نگهداری و مهار حلقه استیل بر روی بدنه اتصال می‌باشد.
این مهارها با نگهداری حلقه استیل در جای خود بر روی بدنه اتصال، باعث بالا رفتن سرعت در اجرا می شود.

از زانو های کوپلی برای گرفتن انشعاب از لوله ۵ لایه به اتصالات دنده در زاویه ها استفاده می شود.
یک طرف زانو های کوپلی پرسی و طرف دیگر آن دنده می باشد.

نواع زانو کوپلی :

زانو مساوی کوپلی
زانو روپیچ کوپلی
زانو چپقی کوپلی
زانو صفحه دار پلیمری توپیچ کوپلی
زانو ۹۰ درجه کوپلی
توصیه های ایمنی :
عدم استفاده از اورینگهای متفرقه.

قبل از نصب اتصالات یا فیتینگ ها به لوله و پس از برش سطح مقطع لوله با قیچی،
مقطع لوله را مجددا توسط کالیبراتور متناسب با اندازه لوله به شکل اولیه خود بازگردانید.
هنگام کار با لوله های نیوپایپ از اتصالات متفرقه استفاده ننمایید،
این کار به دلیل تفاوت ابعاد لوله و اتصالات مختلف با یکدیگر ممکن است باعث عدم آب بندی سیستم لوله کشی شود.
روی هر قطعه از لوله، فيتينگ و ديگر اجزای لوله كشی بايد مارک كارخانه سازنده،
يا استاندارد مورد تأييدی كه قطعه مورد نظر بر طبق آن ساخته شده است،
به صورت ريختگی، برجسته يا مهر پاک نشدنی نقش شده باشد.
لوله، فيتينگ و ديگر اجزای لوله كشی غيرفلزی که در لوله کشی آب مصرفی ساختمان بکار می روند
بايد گواهی آزمايش و مطابقت آن با استانداردهای مراجع صلاحيت دار بهداشتی را داشته باشند.

فيتينگ هايی كه در لوله كشی توزيع آب مصرفی در داخل ساختمان به كار می روند بايد از نظر جنس،
اندازه، ضخامت جدار و ديگر مشخصات با لوله ها مطابقت داشته باشد و برای كار با لوله های انتخاب شده مناسب باشند.
در صورت استفاده از اتصالات پرسی نیوپایپ و هنگام کار با دستگاه پرس دقت نمایید
فک پرس عمود بر حلقه استیل و دقیقاً در قسمت انتهای آن قرار گیرد.
اتصالات مكانيكی که از نوع دنده ای يا فشاری می باشند،
روش اتصال آنها می بایست به كمك واسط و طبق توصيه كارخانه سازنده صورت گيرد.
استفاده از روان کننده ها از قبیل گریس و روغن، جهت کاهش اصطکاک سطح داخلی لوله با اورینگ،
به دلیل تاثیرات غیربهداشتی بر آب مصرفی و همچنین تاثیرات مخرب بر اورینگ مجاز نمی باشد.
از استفاده مجدد اتصالات كاركرده، آسيب ديده يا معيوب خودداری نمایید.

نقاط قوت و ضعف { خرید و قیمت سه راه صفحه دار نيوپايپ 20×1/2×20 }

1. عدم عبور نور از لوله و در نتيجه جلوگيری از رشد ميكروارگانيسم ها.
2. وجود خط راهنما در تمام لوله و اتصالات جهت افزايش سرعت و كيفيت لوله كشی.
3. موارد مصرف آب سرد و گرم.
4. نصب بسيار سريع و آسان.
5. مقاوم در برابر خوردگی.
6. مقاوم در برابر اسيدها ، بازها و … رسوب نمی گيرد و هرگز نمی پوسد.
7. شفاف و زيبا بودن ظاهر لوله.
8. عايق حرارتی و الكتريكی.
9. مقاوم در برابر ضربه (مطابق استاندارد) و شرايط تخريب محيطی.
10. عدم نیاز به ابزارآلات خاص و گران قیمت
11. آببندی مطمئن تر به علت پرس کامل لوله به اتصال
12. عدم خارج شدن محل اتصال از حالت آببند در اثر یخ زدگی
13. افت فشار بسيار ناچيز.

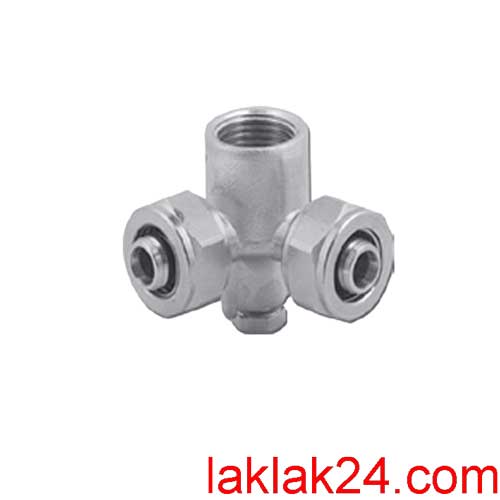

ویژگی های سه راه صفحه دار کوپلی 90 درجه نيوپايپ 20×1/2×20 :

• مخصوص لوله های نیوپایپ
• سایز : 20×1/2×20
• قابل استفاده در : آب سرد،گرم،هوا
• نوع سه راه : صفحه دار
• دارای استاندارد ایران
• ساخت ایران
